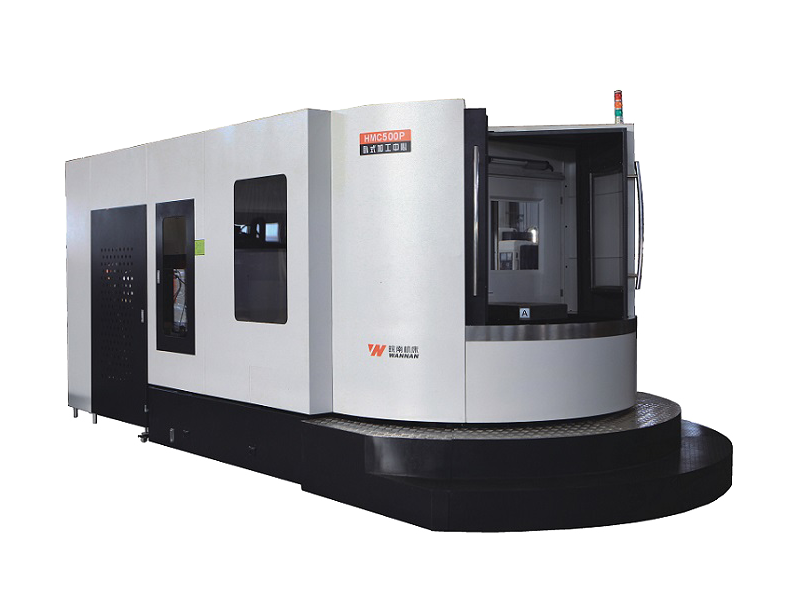

HMC500/HMC500P臥式加工中心機床采用整機的設計理念，綜合考慮機床的各個環節，給不同的客戶預留整機接口，采用國際流行的倒T型動柱式、整體床身結構，合理的布筋優化了排屑結構及改進了導軌潤滑回收系統，提高了鑄件的整體剛性和外觀品質。機床各進給軸的滾珠絲杠專用軸承采用稀油潤滑，實現了機床免維護、潤滑效果好等優點，提高了滾珠絲杠的使用壽命、抑制了溫升、提高了機床精度。

名稱 Name 單位 HMC500參數 HMC500P參數

工作臺面積 Worktable size mm 500×600 500×600

工作臺承載重量 Max. load bearing of worktable Kg 600 600

工作臺數量 Number of worktable 　 1 2

臺面形式 Clamping way of workpiece mm 24×M16 螺紋孔 24×M16 螺紋孔

主軸中心線到工作臺面距離 Distance from spindle center to worktable surface mm 120～870 0～750

工作臺中心到主軸端面距離 Distance from worktable center to spindle nose mm 130～1030 130～1030

左右行程（X軸） X axis travel mm 1050 1050

前后行程（Y軸） Y axis travel mm 750 750

上下行程（Z軸） Z axis travel mm 900 900

長×寬×高 L×W×H mm 4800×3700×2850 6600×4300×2850

機床重量（約） Machine weight kg 11000 13000
