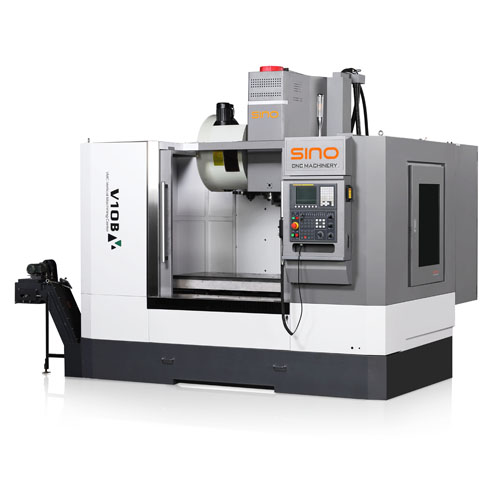

V10B直連主軸高速加工中心采用立式框架布局，立柱固定在床身上，主軸箱沿立柱上下移動(Z向)、滑座沿床身縱向移動(Y向)、工作臺沿滑座橫向移動(X向)的結構。三軸均采用線性導軌，用滾動摩擦代替了滑動摩擦，使得移動速度更快，實現了高速高精要求?？蓪崿F銑削、鉆孔、擴孔、鏜孔、鉸削、攻絲等工序，主要用于軍工、礦山、汽車、模具、儀器儀表等機械加工行業，可用于加工各種精度高、工序多、形狀復雜的零件。適用于中小批量、多品種的，也可進入自動線流水線式。

工作臺面積 Worktable size mm 610×1200

 T型槽（數量×寬度×間距） T -slot(N×W×D) mm 5×18×100

左右行程（X軸） X axis travel mm 1000

前后行程（Y軸） Y axis travel mm 620

上下行程（Z軸） Z axis travel mm 630

主軸中心至立柱導軌距離 Distance from spindle center to column front mm 667

主軸端面至工作臺面距離 Distance from spindle end to worktable mm 120～750

長×寬×高 L×W×H mm 2850×2500×2820

工作臺承載重量 Max. load bearing of worktable Kg 800

機床重量（約） Machine weight Kg 6800
