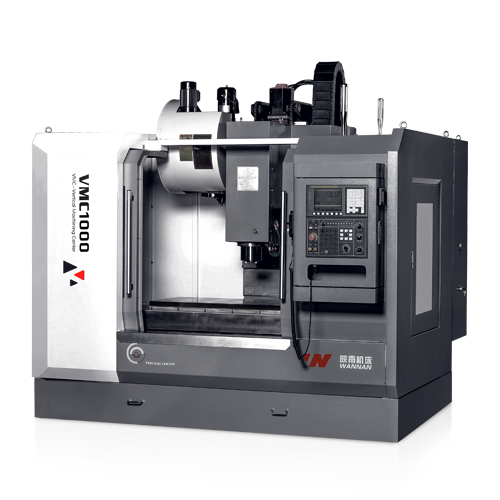

VMC1000立式加工中心本機型采用的是立式框架布局，立柱固定在床身上，主軸箱沿立柱上下移動(Z向)、滑座沿床身縱向移動(Y向)、工作臺沿滑座橫向移動(X向)的結構。三軸均采用超寬矩形導軌，其接觸面積大，結合面都經人員手工鏟刮，顯著的特點是具有優良的剛性,吸振性，適宜切削負載大的機床使用，此種導軌采用楔形鑲條結構，精度可修復性好，在長期使用后機床精度下降時，在現場就可以及時方便的修復。

工作臺面積 Worktable size mm 550×1200

T型槽（數量×寬度×間距） T -slot(N×W×D) mm 5×18×100

左右行程（X軸） X axis travel mm 1000

前后行程（Y軸） Y axis travel mm 570

上下行程（Z軸） Z axis travel mm 650

主軸中心至立柱導軌距離 Distance from spindle center to column front mm 610

主軸端面至工作臺面距離 Distance from spindle end to worktable mm 100～750

長×寬×高 L×W×H mm 2700×2510×3000

工作臺承載重量 Max. load bearing of worktable Kg 800

機床重量（約） Machine weight Kg 7000
